淮安華立儀表專業生產裝配式熱電阻,我們為顧客提供選型方案，完善的售后服務。"為客戶節省成本，和客戶實現雙贏。"是我們的宗旨，期待與您的合作！
產品概述：
HL專業生產的裝配式熱電阻工業用熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量和各種生產過程中從-200℃-850℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。根據國家規定，我公司生產的裝配式熱電阻符合IEC國際標準分度號PT100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。產品執行標準：IEC751、IEC1515 JB/T8622-1997、JB/T8623-1997。裝配式熱電阻由感溫元件、外保護管、接線盒以及各種用途的固定裝置組成，有單支和雙支元件兩種規格，保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證產品能安全地使用在各種場合。根據國家規定，我公司生產的符合IEC國際標準分度號的Pt100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。
產品特點：
◆機械強度高，耐壓性能好
◆進口薄膜電阻元件，性能可靠穩定
工作原理：
HL專業生產的裝配式熱電阻是利用物質在溫度變化時，其電阻值也隨著發生變化的特征來測量溫度的。當阻值變化對。工作儀表便顯示出阻值所對應的溫度值。
系統組成：
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致。 ②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，最小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后小。 ②機械性能好、耐振，抗沖擊 。 ③能彎曲，便于安裝。 ④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
技術指標:
溫度測量范圍及允差
|
|
測溫范圍
|
|
|
|
|
|
|
B級(-200～600℃? 允差±(0.30+0.005|t|)
|
|
A級(-200～550℃) 允差±(0.15+0.002|t|)
|
|
|
|
|
-50～100℃ 允差±(0.3+6.0×10-3t)
|
|
注：式中"t"為感溫元件的實測溫度絕對值。
|
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）
分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R0/R100=1.3850
分度號Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02
常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。

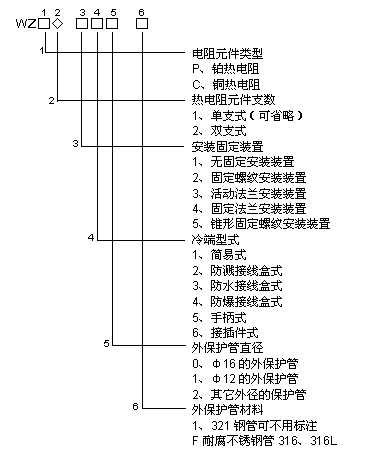

型號表示
.png)
|
