文丘里管流量計的安裝要求
臨界流文丘里噴嘴適用于在下列兩種情況下安裝：
(1)臨界流文丘里噴嘴的上游管線為圓形橫截面管線。
(2)可以認為臨界流文丘里噴嘴或成組安裝的一套臨界流文丘里噴嘴的上游是一個大空間。
在(1)的情況下，臨界流文丘里噴嘴應安裝在上游管線為圓形直管道的系統中。
在(2)的情況下，臨界流文丘里噴嘴適合安裝在上游是一個大空間的系統中。
在這兩種情況中，臨界流文丘里噴嘴的上游都不應存在旋渦。在噴嘴上游存在管線的場合下，可在噴嘴人口平面上游/1>5D距離處安裝如圖5- 11所示的整直器，以確保無旋渦的條件，也可采用已獲型式批準、具有同等或更佳性能的任何其他類型的流動調整器。
.jpg)

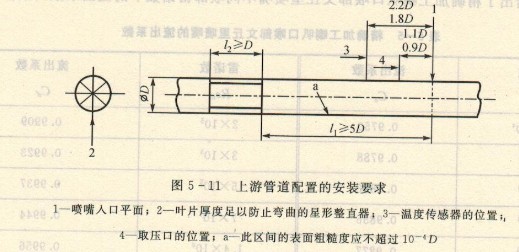

圖5 11上游管道配置的安裝要求
一次裝置可安裝在圓形直管道中，圓形管道與臨界流文丘里噴嘴中心線的同軸度應保持在±0. 02D之內。臨界流文丘里噴嘴上游3D以內人口管道的圓度偏差應不超過o．OID，且其算術平均粗糙度Ra應不超過10-4D。人口管道的直徑最小應為4d（口≤o．25）。
當上游安裝條件受到限制不能滿足上述要求時，建議進行專門的測試，以了解安裝條件對流量測量不確定度的影響，和（或）安裝條件對首次檢定確定流出系數Cd，的影響。本標準給出了在p>o. 25條件下計算質量流量的修正方法。
2．上游大空間
如果距一次裝置軸線或一次裝置人口平面，見JJG 620-2008[本節“結構型式”中1．喇叭形喉部文丘里噴嘴中(1)所述，或見2．圓筒形喉部臨界流文丘里噴嘴]所述的5d之內無管
壁存在，則可以認為一次裝置的上游是一個大空間。在上游大空間情況下或?qū)τ诖罅髁浚梢允褂枚鄠€J臨界流文丘里噴嘴。
3．下潞要求
除了應不妨礙臨界流文丘里噴嘴達到臨界流外，對出口管道并無其他要求。
4．排泄孔
管道可配備必要的排泄孔，以排泄某些應用場合中可能集聚的冷凝水或其他雜質。在測量流量時，應無流體通過這些排泄孔。如果需要有排泄孔，它們應設置在噴嘴上游管壁取壓口的上游。排泄孔的直徑宜小于o．06D.排泄孔到上游管壁取壓口平面的軸向距離應大于D，而且排泄孔應設置在不同于管壁取壓口軸向平面的另一軸向平面上。
測量時，上游和喉部的流動應為單相流且無冷凝，所有內表面必須保持清潔從而保持其表面光潔度。
|
