脈沖型渦街流量計現場安裝實例
關鍵字：流量計,渦街流量計,,,,,,,,,, 日期：2017-5-18 16:52:57
|
|
2017年5月應連云港某公司要求去現場指導安裝一臺測量蒸汽的渦街流量計，分體式安裝結構，分別包含脈沖式渦街流量計，壓力變送器，溫度傳感器。在貨物到達現場后，華立儀表工程師趕往現場。
渦街流量計安裝需遵守流量計安裝要求規(guī)范，對安裝位置的確定尤為重要。安裝位置必須滿足前后有足夠的直管段，在渦街流量計進口有彎頭或者有閥門的情況下保證足夠的直管段長度，在測量蒸汽時，不緊需要保證足夠的直管段，還需要注意安裝流向，水平安裝還是垂直安裝。最好的情況時能夠蒸汽自下而上垂直安裝。水平安裝時裝在管路的最高點。需注意的是不能安裝在蒸汽自上而下的垂直安裝。這些安裝注意事項在渦街流量計使用說明書里有明確提出。

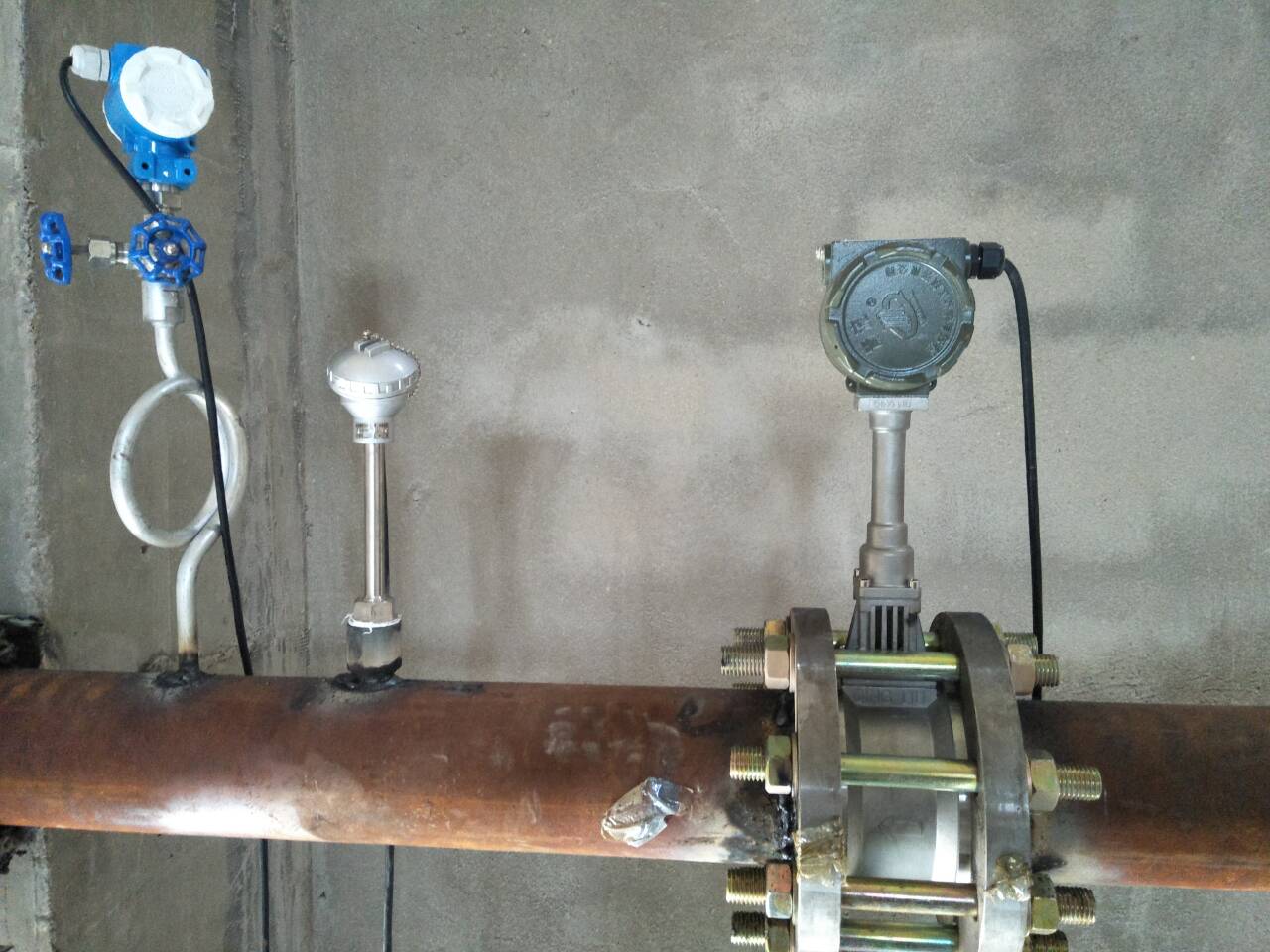

經過我公司的實地考查管路情況，選擇了安裝地點，經過工人師傅的辛苦工作，脈沖式渦街流量計及組件安裝成功，在安裝好后，需要布線到二次儀表那里，接好線根據渦街流量計的儀表系數，和溫度壓力量程設置好后流量積算儀，經過蒸汽的試運行，觀察積算儀的數據，儀表正常工作。
|
|
|
|
|
