容積式流量計的精度
容積式流量計、容積式小口徑流量計有比較高的準確度，測量下限也可做得很小，例如KEROMATE-RN型橢圓齒輪流量計（微流量燃料油流量計）測量范圍為0.1～1011h，瞬時流量>lL/h后，基本誤差不大于±1%R。容積式流量計保證精確度的流量下限還與流體的黏度有關，黏度小的流體，從機構的縫隙中泄漏的量相應大一些，因此保證精確度的下限流量只能定得高一些，反之，則可定得低一些。
新型的容積式流量計也已經引入了計算機技術，儀表自帶單片機，完成流量系數整量化，瞬時流量計算，積分運算，瞬時流量和累積流量的就地顯示等，內置兩節鋰電池，可供儀表運行8年。儀表的OC門輸出口靠?jī)x表外部提供的電源工作，可輸出經整量化的幅值足夠大的脈沖信號(例如小口徑儀表流量系數取100P/L)，遠傳到lkm以內的控制室或操作站，供記錄、調節等使用。圖3. 66所示即為這種儀表的遠傳信號輸出級。
.jpg)
容積式流量計按其原理分有橢圓齒輪流量計、腰輪流量計、旋轉活塞式流量計等多種，但是小口徑容積式流量計有個共同要求，即儀表前面足移近的地方要加裝過濾器，而且儀表口徑越小，過濾網的目數越高。例如，25～50mm口徑需（每25. 4mm長度）60目過濾網
.jpg)

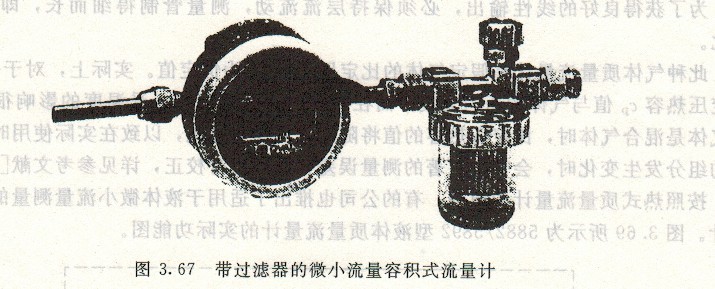

20mm口徑需（每25. 4mm長度）80目，不大于15mm口徑需（每25. 4mm長度）200目等。有的微小流量容積式流量計出廠時就配有一只過濾器，如圖3. 67所示。 |
|
|
|
|
