超聲波流量計安裝總結
關鍵字：流量計,超聲波流量計,1,,,,,,,,, 日期：2017-4-22 14:30:09
|

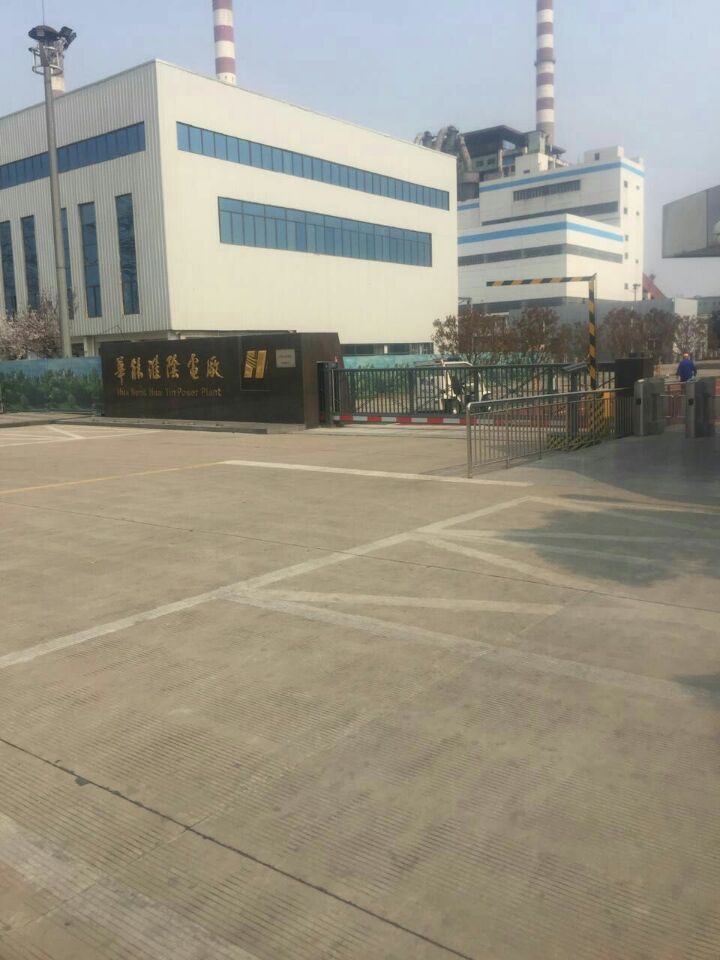

江蘇淮安市華能電廠冷卻塔管道需要一臺流量計來測量放水量，根據現場技術要求選擇超聲波流量計來測量。技術要求測水，管道規格DN300,滿足在線安裝，無需開管。
華立儀表工程師現場進行技術指導工作，我們總結了一下有以下幾點：
1、 找到超聲波流量計的安裝位置，注意選擇有足夠直管段，滿足滿管的狀態呀。對于具體的安裝位置要求請參考超聲波流量計說明書。

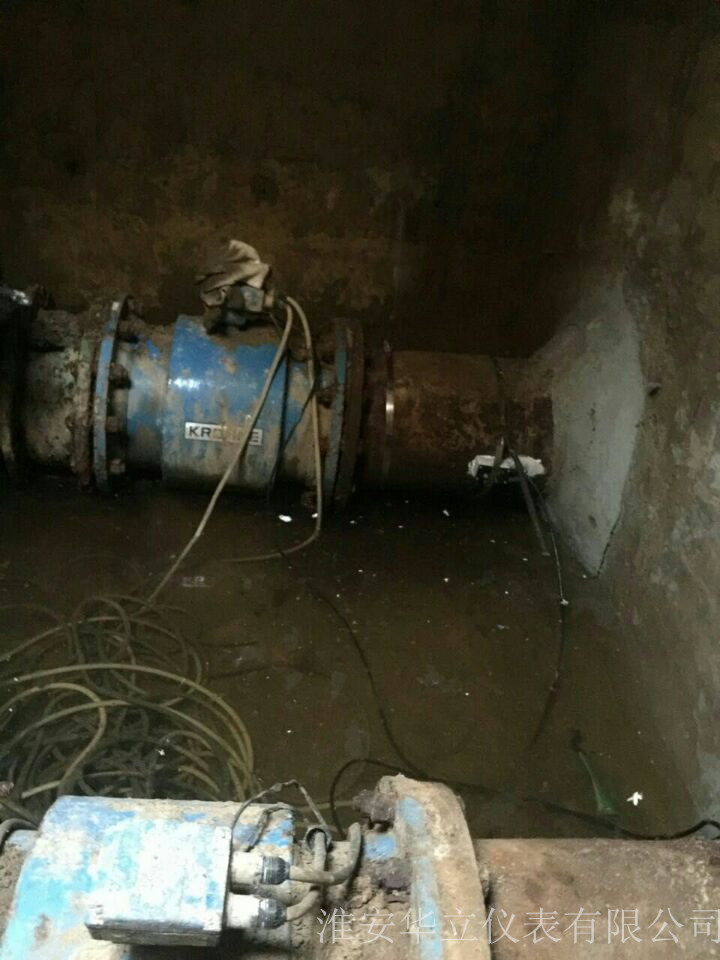

2、 做好探頭安裝位置的管道清潔工作，準備好拋光機在管道安裝位置進行除銹處理，拋光后用濕抹布擦干凈灰塵。
3、 超聲波流量計探頭安裝距離確定，一般的情況下探頭的安裝距離是管道內徑-10，比方說300mm的管子，探頭安裝距離應為300-10=290mm。先固定上游傳感器，用管箍勒好綁緊。（在安裝探頭之前，先在管道安裝位置涂抹耦合劑）。
4、 下游傳感器的安裝位置的最終確定，在安裝下游傳感器之前，進入超聲波流量計表頭設置一下基本參數。管道規格、測量介質、探頭類型、安裝方法選擇（詳細參數設置，請參考說明書）。設置好參數后，選擇超聲波流量計菜單M90項，在290mm處前后慢慢移動下游傳感器。觀察90項上下游信號大于60，信號強度Q值大于60.Q值越大信號越好。找到最好位置后固定好下游傳感器。
設定了正確的管道參數，才能保證測量的精度和可靠性。超聲波流量計以簡易性，精度可靠性，輕便性等優點得到了廣大客戶的認可
